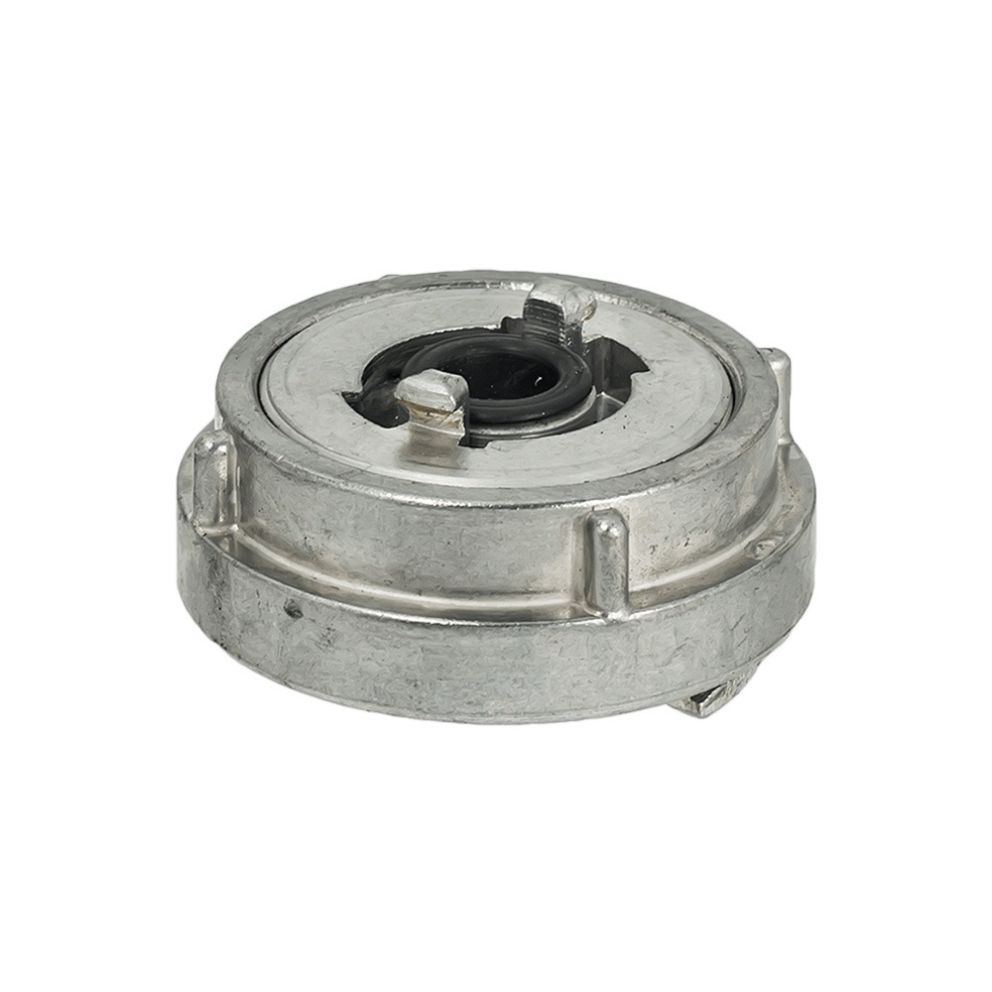

Date tehnice

Material:
              - Corp: Aluminiu forjat
              - Garnitura: cauciuc vulcanizat
Tip: 110 A
Dimensiune (d x c x W): 89 x 66 x 50 mm
Presiune de lucru: 12 bari
Presiunea maxima: 16 bari
Conexiune:
                 - Intrare / Iesire: ghiare/urechi tip B (3")
                 - Iesire / Intrare: ghiare/urechi tip C (2")
Greutate: 0.7 kg

Cupla Storz A - distanta intre ghiare/urechi 133 mm - pentru furtunuri cu DN 4" - 5" (100, 110 mm)
Cupla Storz B - distanta intre ghiare/urechi 89 mm - pentru furtunuri cu DN 3" - 4" (63, 70, 75, 80 mm)
Cupla Storz C - distanta intre ghiare/urechi 66 mm - pentru furtunuri cu DN 2" - 3" (25, 32, 38, 52, 60, 63 mm)
Cupla Storz D - distanta intre ghiare/urechi 31 mm - pentru furtunuri cu DN 1" - 2" (19, 25 mm)

Caracteristici

Cuplajul Storz este un tip de cuplaj etans, mobil, pentru furtunuri, prin conectarea unor flanse cu ghiare si garnitura.
Cupla fixa, folosita la conectarea rapida a furtunurilor flexibile pentru presiune mare, textile sau din cauciuc, armate, utilizate in agricultura.
Este cuplajul standard pentru furtunurile utilizate pe scara larga in agricultura - irigare, eliminare apa inundatii, la incarcat si descarcat cisterne si rezervoare cu diverse produse lichide.
Cuplele Storz se fabrica, de obicei, din alama sau aluminiu.
Acestea pot fi fabricate prin turnare pentru racordare generala a furtunului si aplicatii de joasa presiune, dar pentru presiuni mari, este mai bine utilizarea celor forjate pentru a garanta siguranta si durabilitatea cuplajului.
Uneori este denumit un cuplaj fara sex, deoarece in loc sa aiba un capat "tata" si unul "mama" conectate prin filtete, orice capat identic poate fi unit cu orice alt capat de aceluiasi diametru.
Aceasta se numeste si conexiune hermafrodita sau in doua sensuri.
Pentru efectuarea unei conectarii, cele două cuple Storz opuse sunt presate impreuna astfel incat ghiarele fiecaruia sa fie introduse in fante, in flansa celuilalt.
Apoi sunt rotite in directii opuse pana cand sunt stranse apoi se fixeaza zavorul (daca are prevazut).
Se creeaza astfel o conexiune etansa intre garniturile interne ale celor doua cuple.
Pentru a le decupla, zavoarele sunt eliberate si cuplele sunt rotite in directiile opuse de prindere, apoi sunt separate atunci cand ghiarele si sloturile sunt aliniate.
Exista chei speciale pentru a strange / desface o conectare a doua cuple Storz.
Avantajul principal al utilizarii cuplajelor Storz este viteza mare de conectare a furtunului, deoarece furtunul poate fi blocat printr-o rotire de sfert de tura.
Prin comparatie, furtunurile de blocare folosind cuplajele filetate dureaza adesea mai multe rotiri complete.
Din această cauza, cuplajele Storz sunt utilizate unde e nevoie de rapiditate in efectuarea unor conexiuni intre furtunuri si dispozitive de alimentare sau deversare.
Un alt avantaj al cuplelor Storz fata de celelalte cuplaje il reprezinta rezistenta la deteriorari daca sunt aruncate pe suprafete dure sau tarate.
Pot fi prevazute cu portfurtun, lis, cu nervuri sau cu zimti, in functie de presiunea de lucru. Furtunul se fixeaza pe portfurtun cu colier.
In cazul dispozitivelor, motopompa, cisterna, rezervor cuplele au filete interioare sau exterioare la celalalt capat pentru prindere pe dispozitiv.
Garniturile sunt confectionate din cauciuc NBR (alb sau negru), Viton, EPDM, silicon si alte materiale.
Garniturile din silicon sunt adesea utilizate in cuplajele STORZ pentru transportul pneumatic in cisternele rutiere, deoarece sunt rezistente la temperatura.
Cupla STORZ din aluminiu este echipata standard cu garnituri de cauciuc NBR albe sau negre.
Cupla STORZ din alamă, folosita adesea in industria navala, are garnituri negre din cauciuc NBR.
Cupla STORZ din otel inoxidabil vine standard cu etansari Viton.
Marimea cuplajelor STORZ poate fi definita fie prin indicatia traditionala referitoare la un diametru nominal al furtunului (de exemplu, 52-C), fie prin distantarea interna a ghiarelor.
Doar elementele cu latimile distantate la aceeasi distanta pot fi unite.
In functie de diametrul furtunului si cuplele pot fi mai mari sau mai mici, dar diametrul unde sunt ghearele se pastreaza pentru anumite intervale de diametre:
Cupla Storz A - distanta intre ghiare/urechi 133 mm - pentru furtunuri cu DN 4" - 5" (100, 110 mm)
Cupla Storz B - distanta intre ghiare/urechi 89 mm - pentru furtunuri cu DN 3" - 4" (63, 70, 75, 80 mm)
Cupla Storz C - distanta intre ghiare/urechi 66 mm - pentru furtunuri cu DN 2" - 3" (25, 32, 38, 52, 60, 63 mm)
Cupla Storz D - distanta intre ghiare/urechi 31 mm - pentru furtunuri cu DN 1" - 2" (19, 25 mm)

Gama de cuplaj STORZ include fitinguri cu furtun, capace goale, adaptoare cu fir BSP sau cu flanșă, cuplaje pivotante, reductoare, conectori cu fir BSP concepute pentru a construi adaptoare si reductoare, conectori de furtun, chei pentru ghiara STORZ, garnituri pentru furtunuri si garnituri pentru furtunuri de aspirare (cele mai populare).
