Trasare

Marcarea si trasarea reprezinta etape ce trebuiesc parcurse in majoritatea lucrarilor de mecanica sau constructii. In lucrarile de reparatii, mentenanta din domeniul mecanicii, tinichigeriei si al confectiilor metalice se folosesc frecvent poansoanele, punctatoarele, acele de trasat, echerele si markerele. In constructii, creioanele pentru dulgher, trasorul impreuna cu praful de trasat si creta forestiera sunt printre cele mai utilizate consumabile.

Ce sunt poansoanele ?

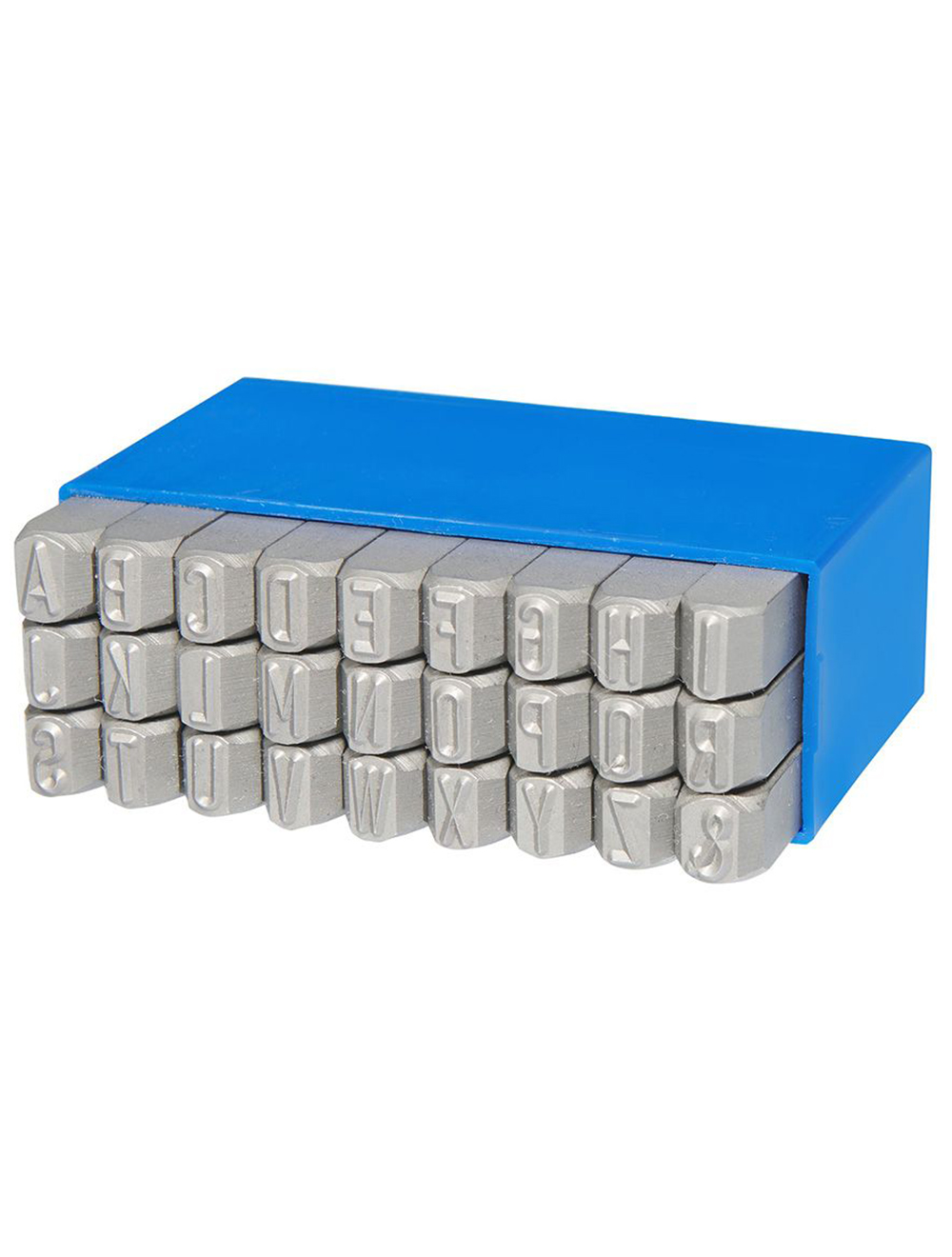

Poansoanele sunt unelte disponibile in seturi cu cifre si/sau litere utilizate pentru marcarea permanenta a pieselor metalice si a subansamblelor. Inaltimea caracterului variaza in functie de cerintele lucrarii, pentru a asigura lizibilitatea inscriptionarii. Fiecare poanson este fabricat conform standardelor in vigoare, din otel aliat pentru a oferi o buna rezistenta la uzura si deformare. Seturile de poansoane sunt utilizate frecvent in ateliere de mecanica, in procesele de stantare a seriilor unice, imprimarea datelor tehnice sau marcarea componentelor industriale. Utilizarea se face prin aplicarea unei lovituri ferme cu ciocanul asupra poansonului, imprimand astfel caracterul dorit pe suprafata piesei.

Cum functioneaza un trasor cu praf de creta ?

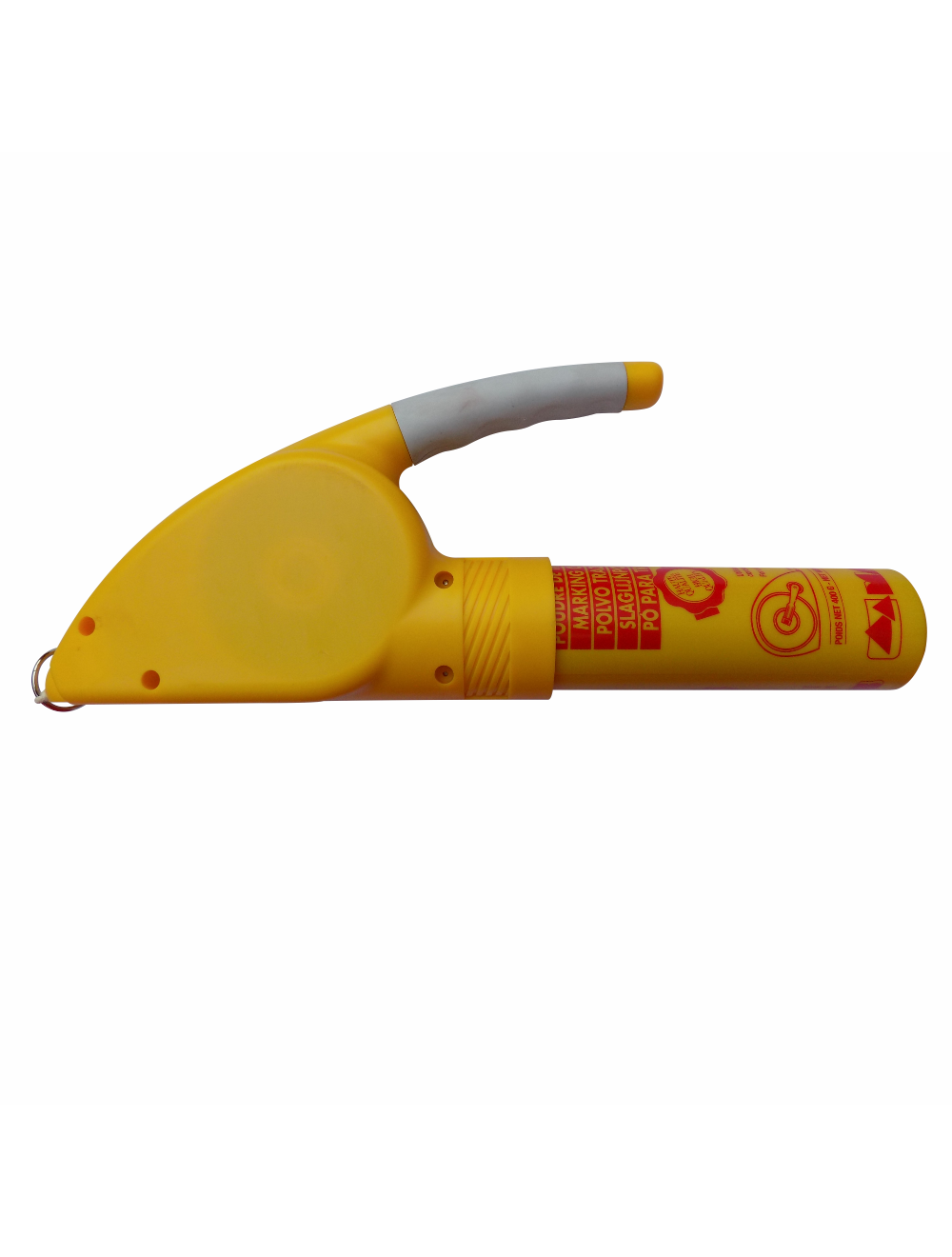

Trasorul cu praf de creta este un dispozitiv utilizat frecvent pentru trasarea simpla si rapida a liniilor drepte pe diferite suprafete, in special in lucrari de constructii, tamplarie sau montaj. Principiul de functionare se bazeaza pe un mecanism simplu: un fir textil infasurat pe o bobina se imbiba cu praf de creta colorat aflat in interiorul carcasei. In momentul utilizarii, firul se intinde pe suprafata ce urmeaza a fi marcata, iar printr-o tragere usoara, acesta este intins si eliberat brusc. Lovirea firului de suprafata elibereaza un strat subtire de praf de creta ce formeaza o linie vizibila dreapta. Carcasa trasorului este de obicei prevazuta cu o manivela pentru derularea si infasurarea rapida a firului, precum si cu un orificiu de umplere pentru pulberea de creta.

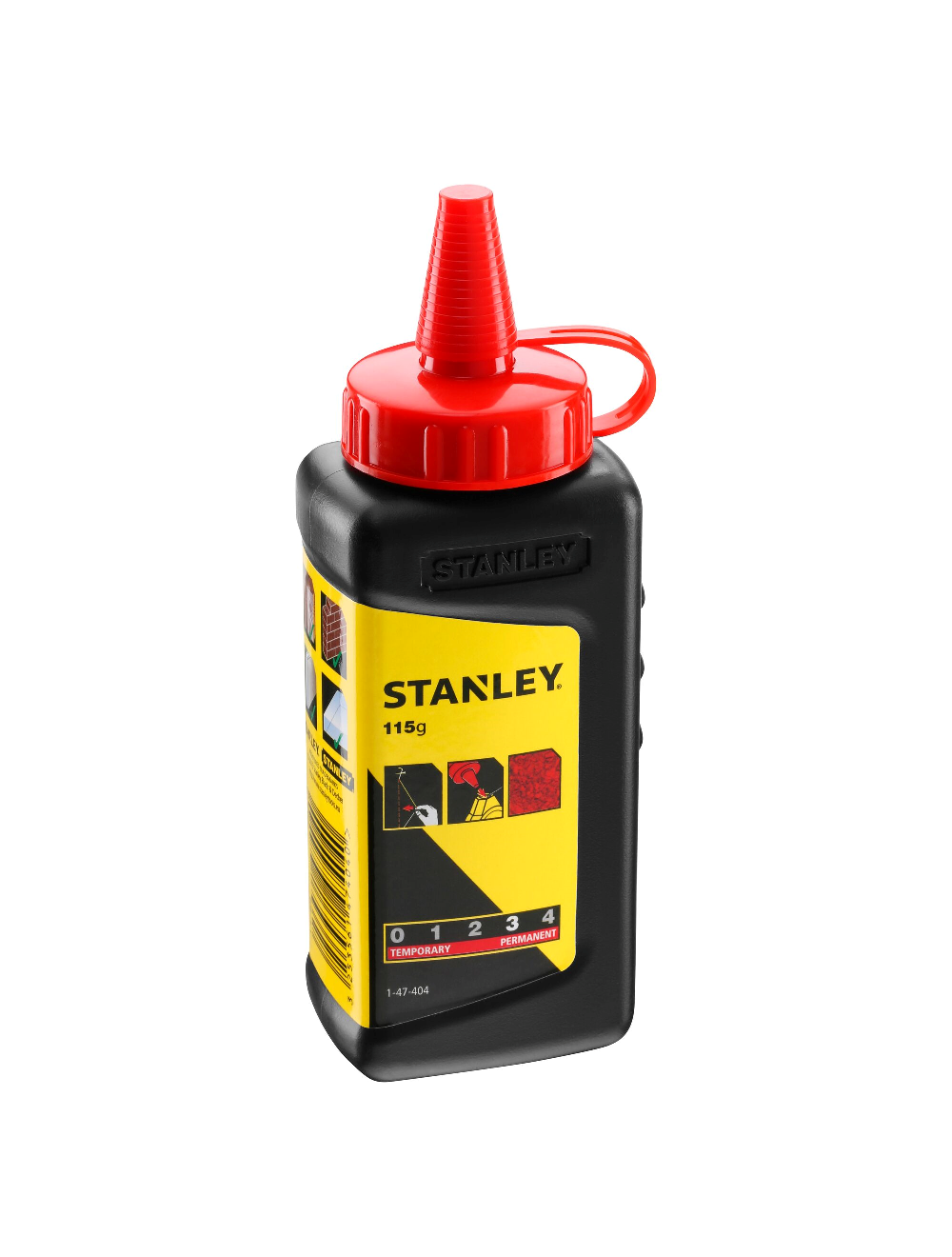

Praful de creta este disponibil intr-o gama variata de culori atat simple - alb, albastru, rosu, galben, negru, cat si fluorescente ce se aleg in functie de culoarea suprafetei si de conditiile de lucru. Trasorul cu praf de creta este o alternativa simpla si economica la nivela cu laser.

Cand este necesar punctatorul ? Dar acul de trasat ?

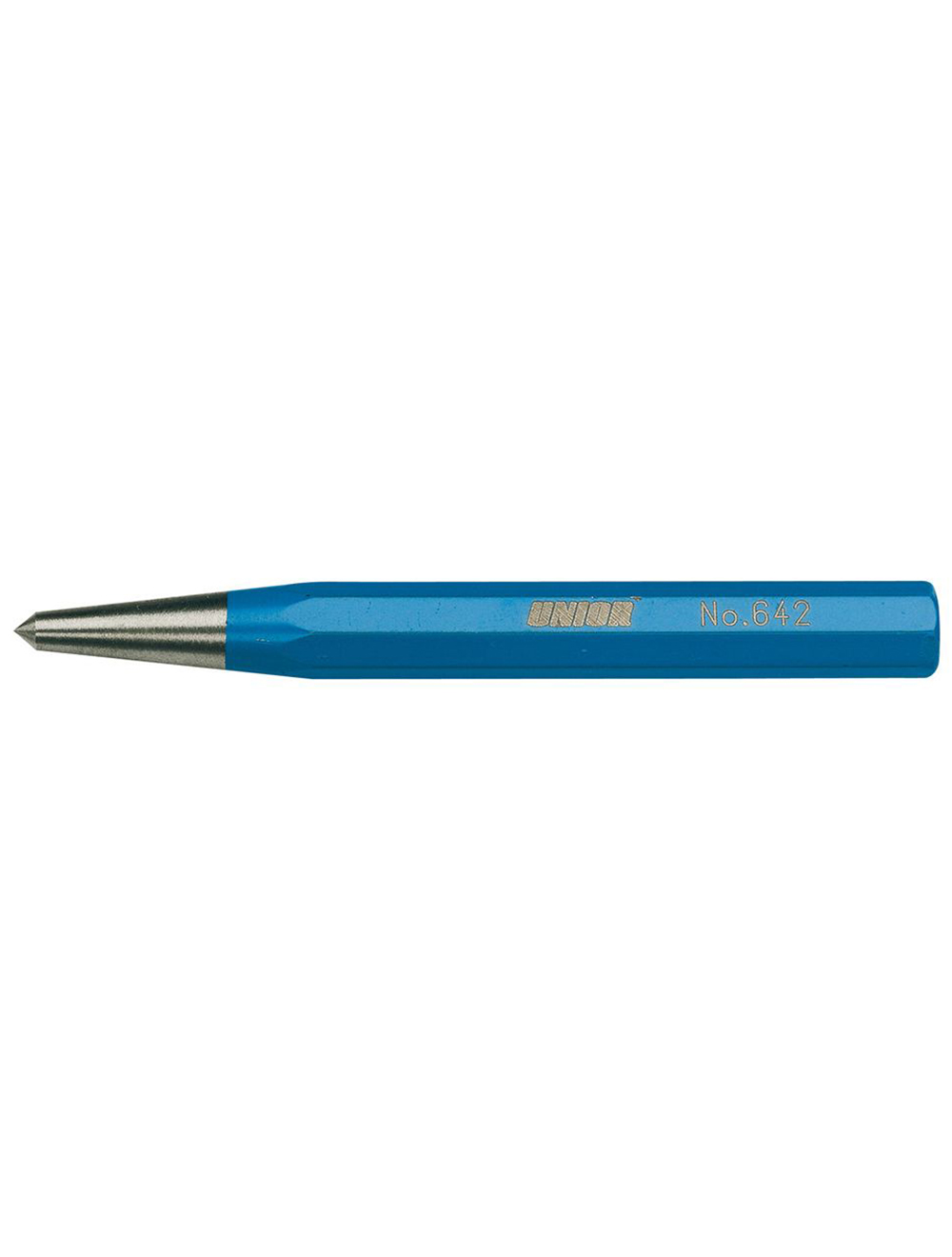

Punctatorul este utilizat atunci cand este necesara realizarea unei adancituri mici pe suprafata unei piese metalice, pentru a marca pozitia exacta a unui viitor orificiu sau pentru a ghida varful burghiului la inceputul operatiei de gaurire. Prin aplicarea unei lovituri controlate cu ciocanul asupra capatului punctatorului, varful conic al acestuia produce o urma vizibila ce previne alunecarea varfului burghiului pe suprafata neteda a materialului. Este recomandat in lucrarile de mecanica, confectii metalice, montaj sau constructii metalice, acolo unde precizia gauririi si alinierea componentelor sunt prioritare. Punctatoarele pot fi manuale sau automate, fabricate din otel calit, rezistent la socuri si uzura.

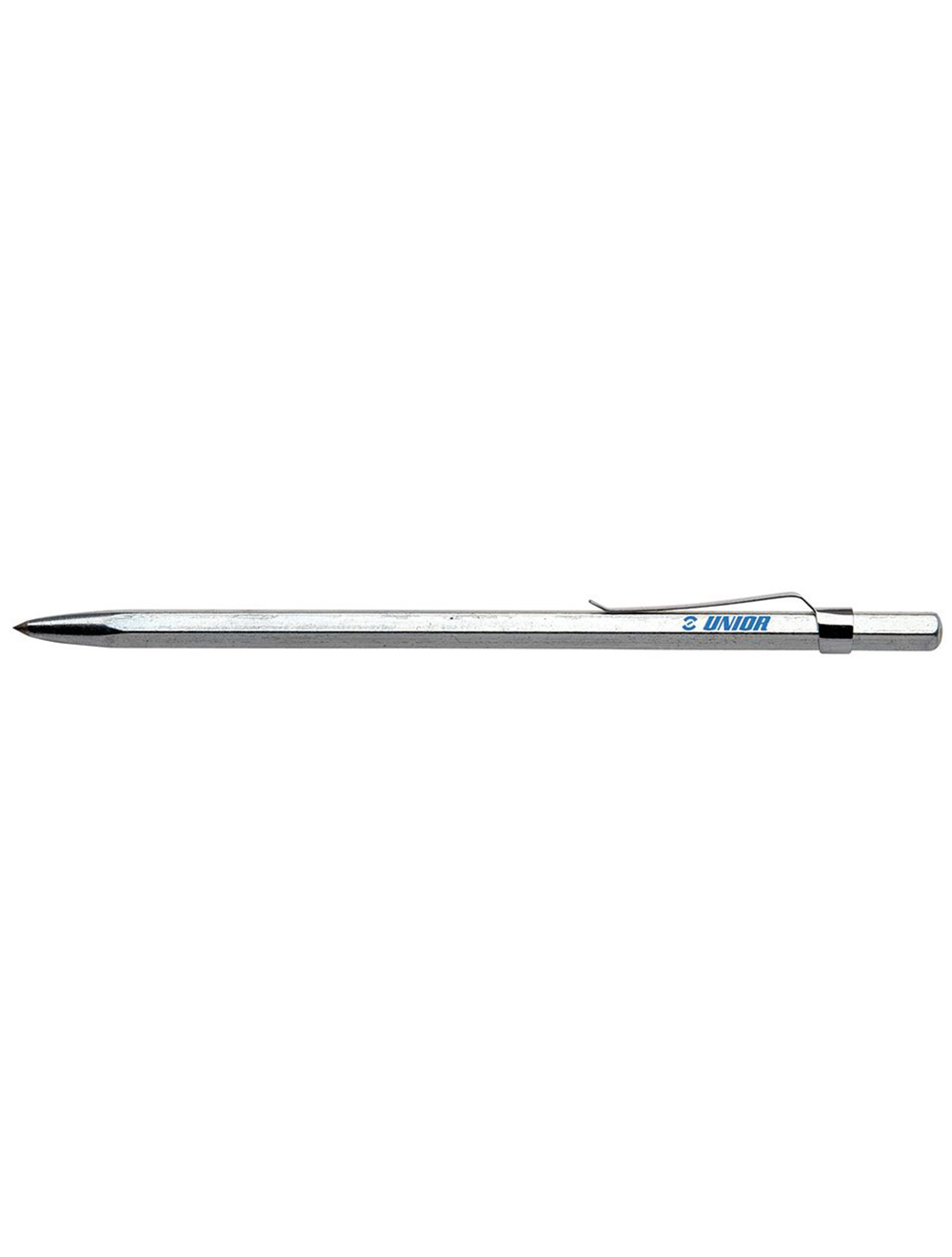

Un alt dispozitiv, acul de trasat, este necesar in operatiunile de pregatire a lucrarilor mecanice, atunci cand se impune marcarea contururilor, axelor sau punctelor de referinta pe suprafete metalice. Este utilizat in special in ateliere de prelucrari mecanice si confectii metalice, pentru trasarea liniilor de ghidaj in vederea gauririi, frezarii, taieturii sau asamblarii pieselor. Instrumentul are o constructie simpla, cu varf foarte ascutit, capabil sa zgarie fin suprafata metalului pentru a obtine o linie vizibila. In multe cazuri, acul de trasat se foloseste impreuna cu rigle, echere sau compasuri de trasat, pentru obtinerea unor linii cat mai exacte.

Creta forestiera este utilizata si in constructii ?

Da, creta forestiera este intrebuintata atat in domeniul silvic cat si in lucrarile de constructii. Aceasta este utilizata pentru marcarea rapida a diverselor suprafete. Este fabricata din pigmenti colorati amestecati cu substante cerate, ceea ce asigura aderenta buna pe suprafete rugoase, umede sau prafuite. Se aplica direct pe lemn, beton, zidarie sau metal si ofera un marcaj clar si rezistent la intemperii. Culorile intense, precum rosu, albastru, galben sau verde, permit identificarea usoara a zonelor de lucru, a punctelor de taiere sau a reperelor de aliniere. Creta forestiera este practica, accesibila si usor de utilizat.

Prin ce se identifica un vinclu si unde se foloseste ?

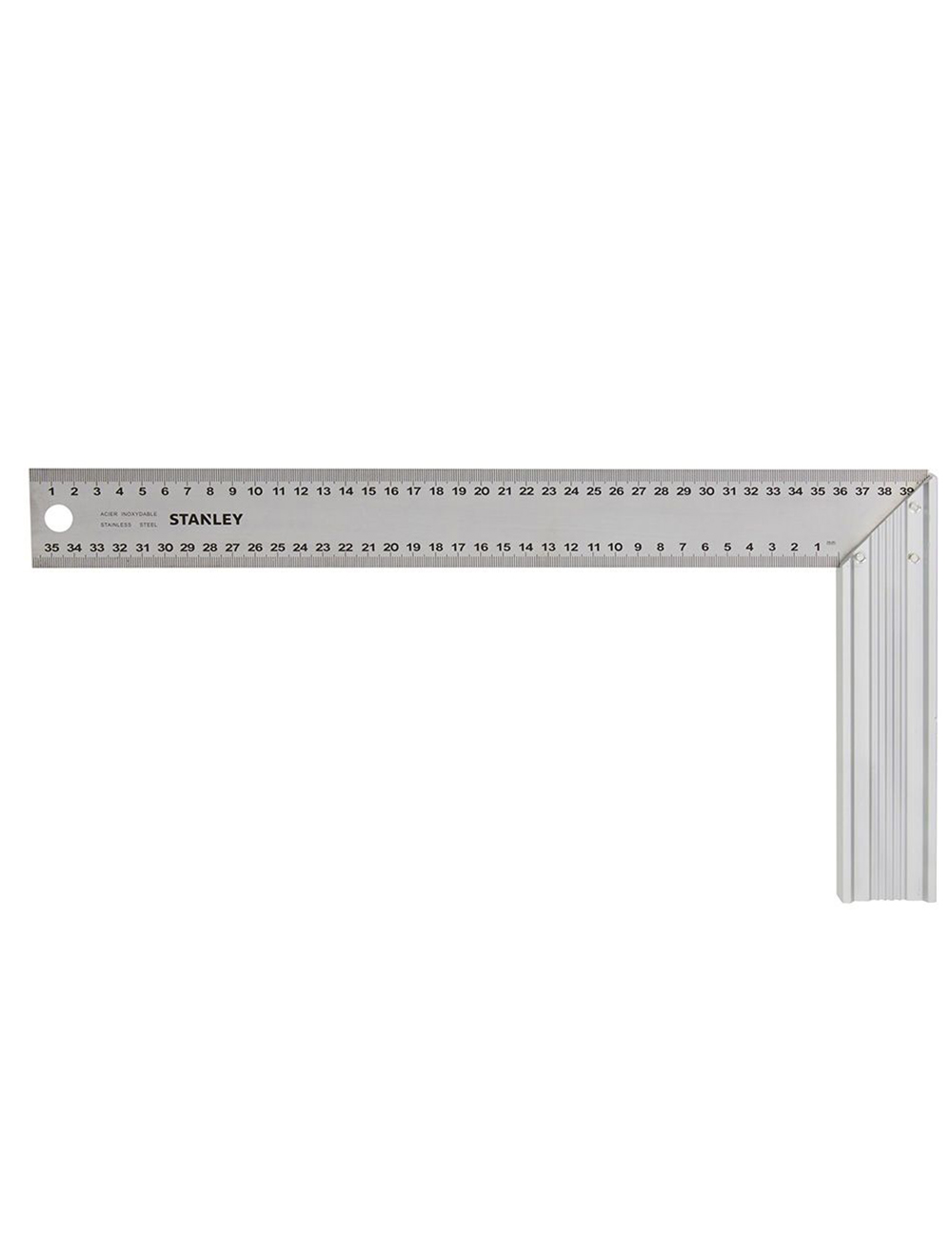

Vinclul, cunoscut si sub denumirea de echer, se identifica prin forma caracteristica in unghi drept, utilizata pentru verificarea si trasarea unghiurilor la 90°. Este un instrument frecvent utilizat in diverse lucrari tehnice, precum zidaria, confectiile metalice si mecanica. In lucrarile de zidarie, echerul este folosit pentru controlul aliniamentului si verticalitatii colturilor sau muchiilor. In confectiile metalice, vinclul serveste la pozitionarea componentelor metalice pentru realizarea imbinarilor in procesul de asamblare si sudura. In mecanica, se utilizeaza pentru trasarea pieselor si verificarea perpendicularitatii suprafetelor prelucrate. Fiecare echer are o constructie specifica in functie de domeniul pentru care este recomandat.

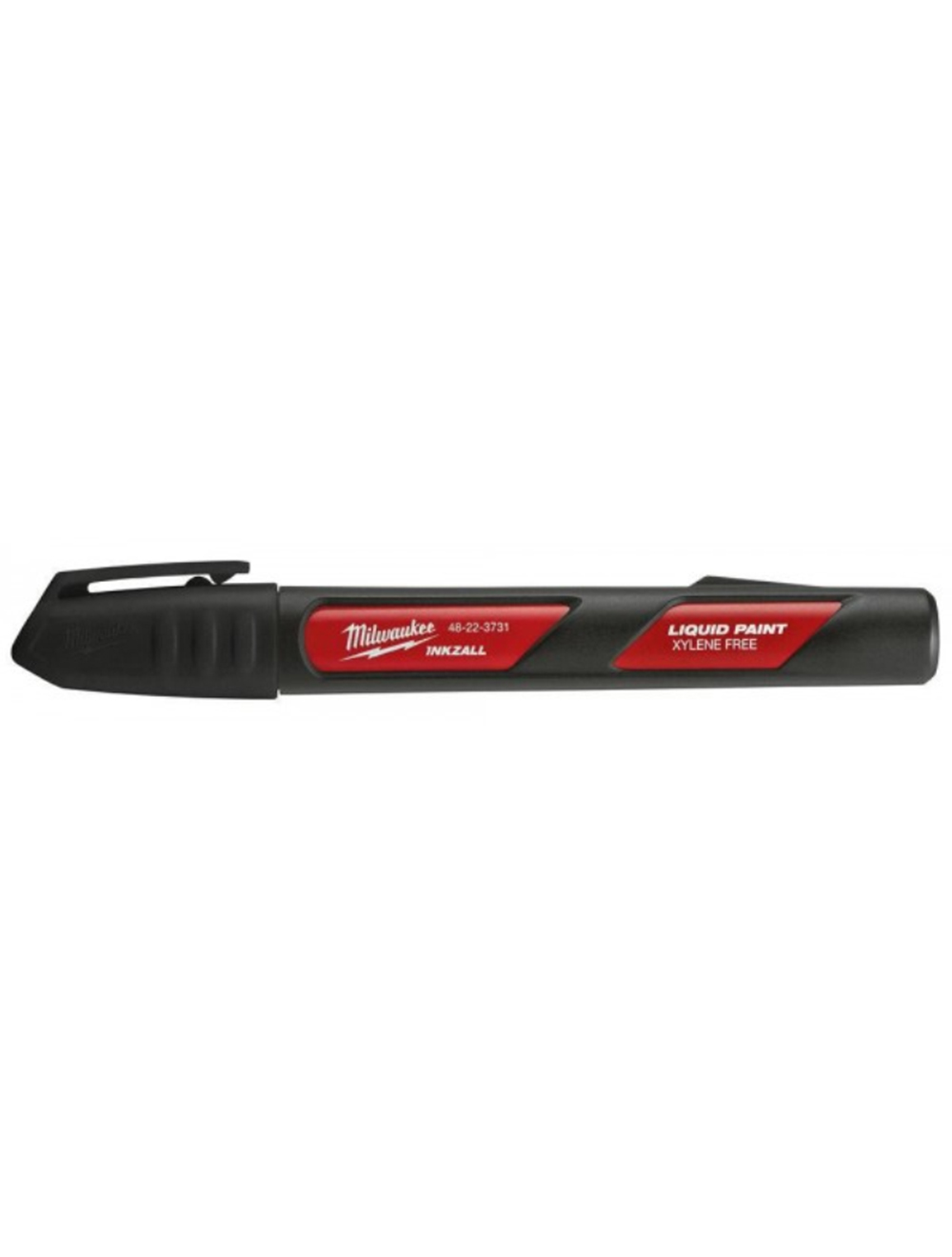

Alte dispozitive utilizate la trasare sunt creionul de dulgher si markerul tehnic. Creionul de dulgher are mina de grosime mai mare si conceput pentru realizarea marcajelor pe lemn, beton sau caramida, este usor de ascutit si de utilizat in conditii de santier. Markerul tehnic este prevazut cu varf rezistent la uzura si vopsea permanenta, potrivit pentru suprafete netede precum metalul si plasticul.
